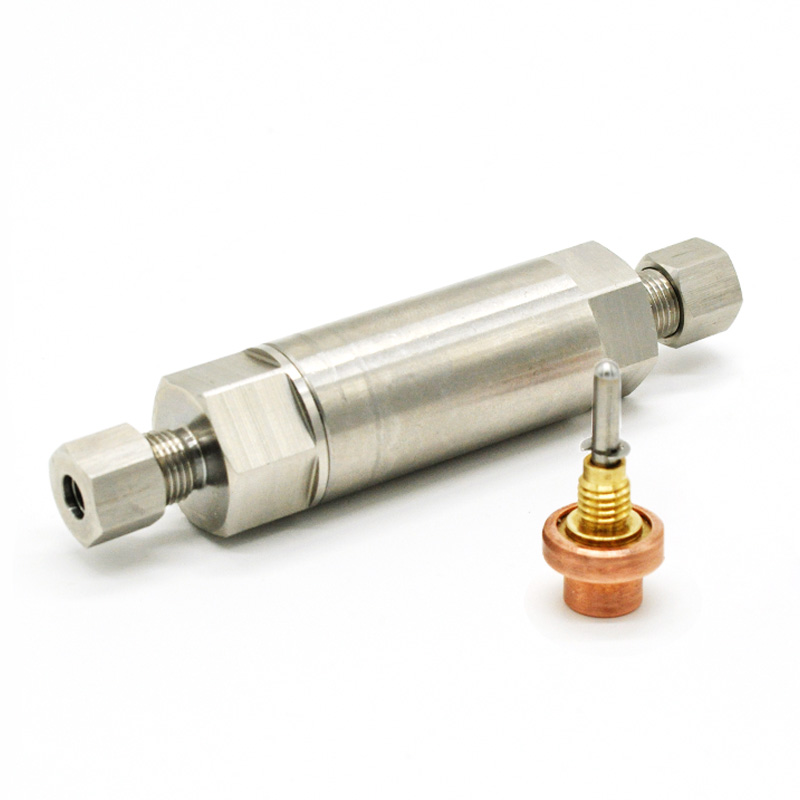

TV/HAT系列温控阀

TV/HAT系列温控阀可根据阀内流体的温度自动调节阀门的开启与关闭。可应用于工业锅炉,用作蒸汽疏水阀、过热保护阀等防冻阀等。

  • 温控响应迅速,提高系统能效比
  • 可定制工作温度范围
  • 全不锈钢阀体,抗腐蚀、坚固耐用
  • 紧凑型结构设计,体积小巧,安装便捷
分类:

主要应用

用作蒸汽疏水阀

蒸汽疏水阀主要作用是排除蒸汽锅炉系统中的冷凝水。冷凝水排出后,阀门内流入高温蒸汽又使阀门受热迅速关闭。排除冷凝水的同时有效减少蒸汽的流失。

用作过热保护阀

用于保护加热器防止过热受损;正常工况下阀门为常开状态,当流体温度过高时阀门可自动关闭,从而阻断过热的流体进入加热器造成元件损坏。

用作防冻阀

当时环境温度接近0度时,阀门开启并缓慢排水以防止结冰、冻坏管路。

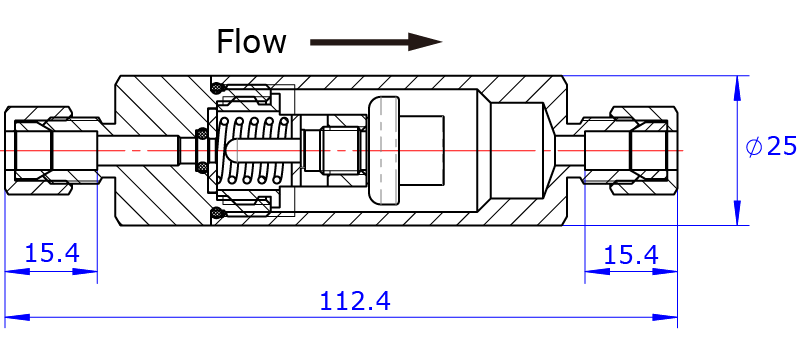

技术规格

接口尺寸: 1/4", 3/8", 1/2"

全不锈钢外壳、钠子

EPDM 材质密封圈、PTFE 材质密封垫片

工作温度可定制

最大工作压力: 300 PSIG

最高工作温度: 149 deg.C

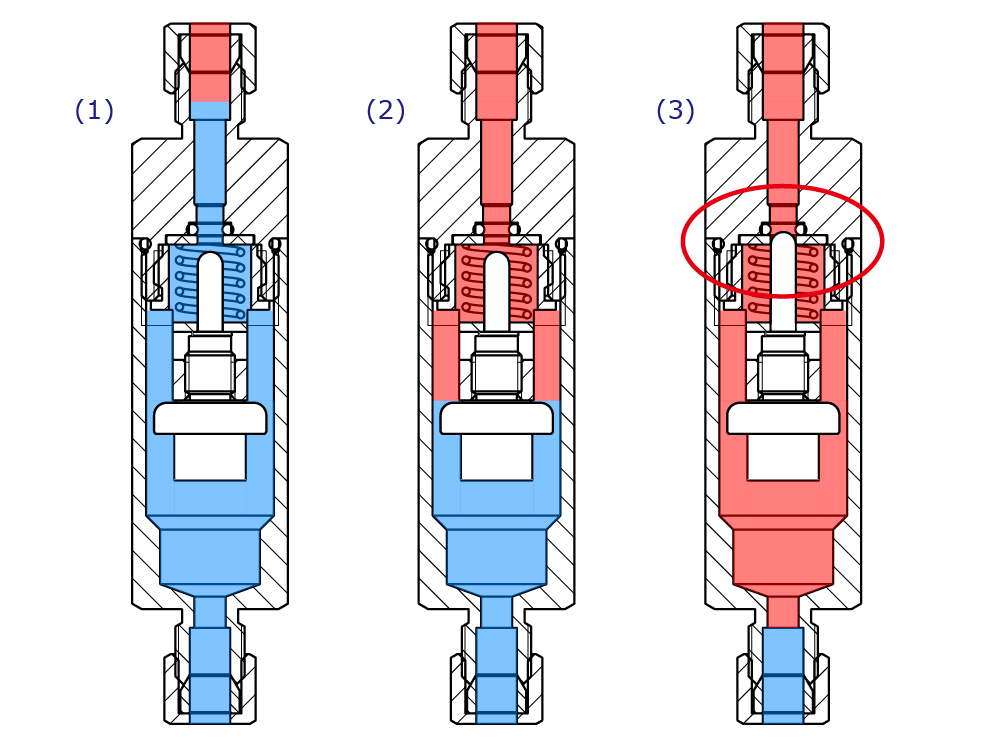

工作原理

以蒸汽疏水阀为例:

(1) 蒸汽锅炉系统中的冷凝水由于温度相对较低,阀门开启后冷凝水排出。

(2) 冷凝水排出后高温蒸汽开始进入到阀体内。

(3) 冷凝水完全排出,阀体内感温元件遇高温蒸汽受热后将推杆顶出,使阀门关闭,如此达到动态平衡状态。由于感温元件受热后反应速度非常快,可有效减少蒸汽的浪费。
