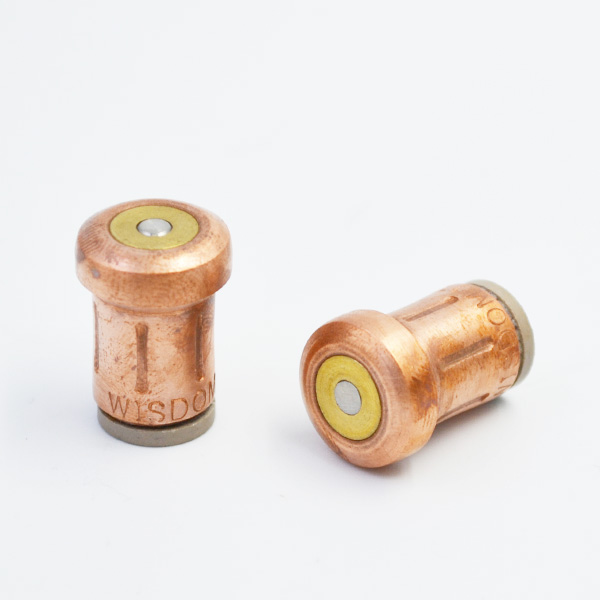

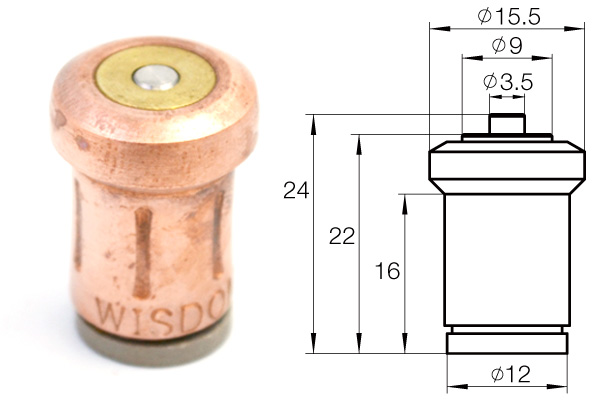

TEA-501 电热执行器温包

电热执行器安装在采暖系统的温控阀上，通过电缆线与电热执行器的连接可实现远程温控。

而温包则是执行器最关键的零部件，其热灵敏度与稳定性对于执行器的性能水平起决定作用。

分类：电热执行器温包

对比测试 1：位移-升温速度测试

测试方法：取威仕顿电热执行器温包与进口温包，在常温 +20°C 下加负载 80N，使用相同 6400ohm 电阻值的 PTC 片通电后每隔 30 秒记录位移值，重复测试 10 次后取算术平均数作对比。

测试结果如下图所示：在PTC片通电后的30秒后，法国进口温包尚未启动，而此时威仕顿温包已经产生了 0.98mm 的位移；到了120秒时，威仕顿温包已经达到 4.5mm 的位移并完成了开启的动作，而此时法国温包只上升了 2.45mm。

由此可见，威仕顿温包的反应速度已优于进口温包产品，且优势非常明显。

上图中左侧为威仕顿温包，右侧为进口温包

对比测试 2：温度-位移特性曲线对比

测试方法：取威仕顿电热执行器温包与进口温包，在常温下加负载 80N，放入测试仪中测试并模拟 “温度 - 位移” 特性曲线如下图所示。

进口温包于 40°C 开始产生位移，之所以在图表上显示位移为0是因为其推杆设计得较短，推杆的顶部低于温包的顶部（参见图中右侧样品：推杆顶部明显凹陷在温包内）。

威仕顿温包产品于 79°C 开始产生位移，不会过早的启动，并且位移上升的速度非常快，从 79°C 到 84°C 的温度段内上升了 5mm；而进口温包从 69°C 到 79°C 的温度段内上升了 5.2mm，可见威仕顿温包的位移上升速度比进口温包快一倍。

该实测进一步验证了威仕顿的电热执行器温包不仅位移高度完全能够达到标准，并且在反应速度上已完全超越了现有的进口温包产品。

上图中左侧为威仕顿温包，右侧为进口温包

电热执行器主要应用在地暖、壁挂炉、分集水器上。控制信号通过电缆线 ③，使执行器中的 PTC 电阻加热片② 加热，引起温包 ① 中感温材料的受热膨胀、挤压推杆产生物理位移，从而控制控制阀的开闭。
